Serie 3380
Optional: Spanntec-CMS
(Condition Monitoring System)
Spanntec-Service-App
(Standard bei allen Produkten)
Scroll down
Beschreibung

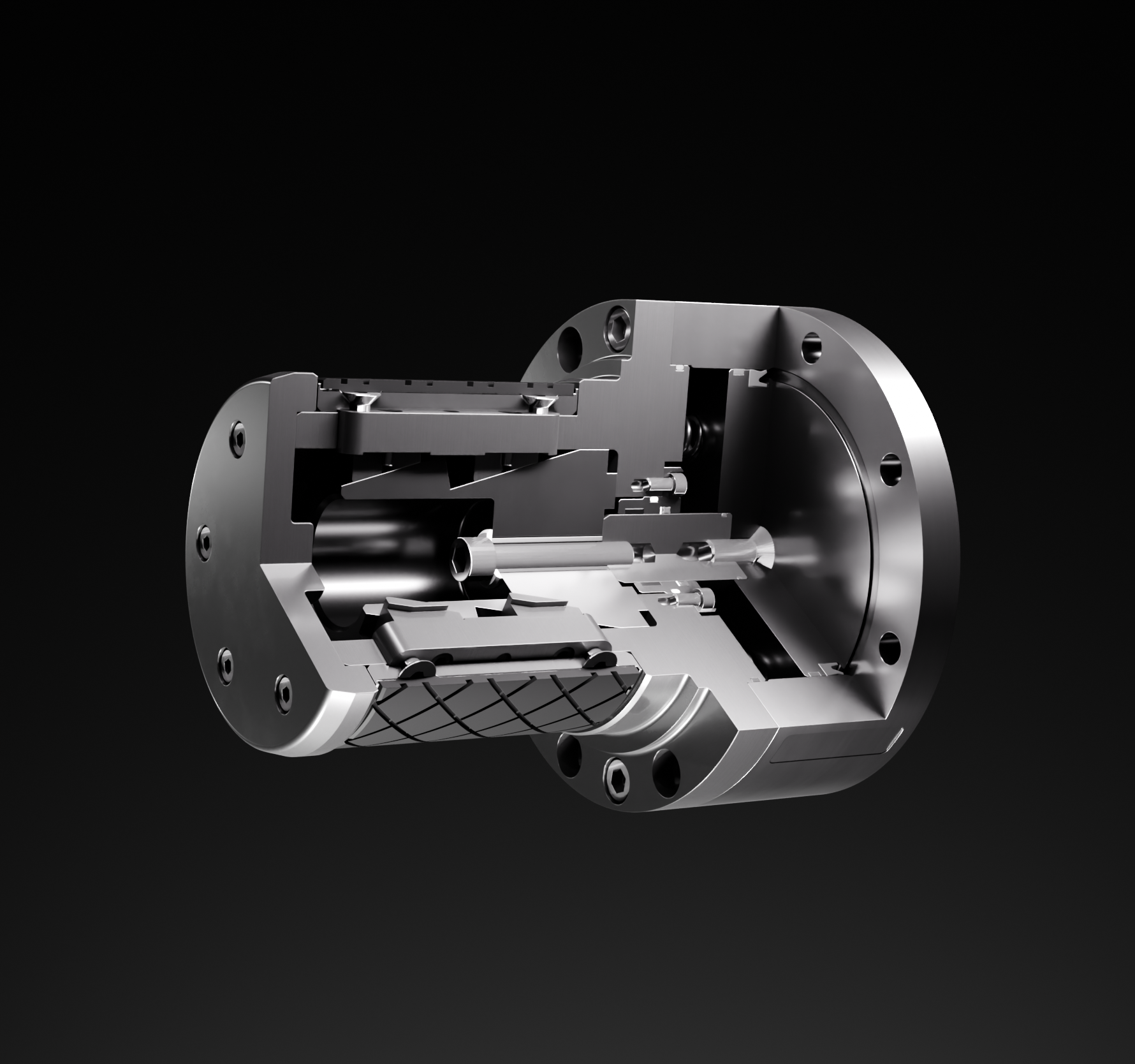

Die Wickelkopf-Serie 3380 bieten eine erstklassige Lösung für Ihre Wickelprozesse. Die Spannschalen expandieren absolut zentrisch, legen sich großflächig an den Hülseninnendurchmesser an und verhindern eine Deformierung der Hülsen. Durch das quasi Rundspannen wird das Anlegen einer Kontaktwalze möglich gemacht. Am Umfang der Spannschalen ist ein Polyurethan-Ring integriert, der die mechanischen Bauteile vor verstärkter Verschmutzung durch Hülsenabrieb oder ähnliches schützt.
Charakteristik
- pneumatisch erzeugte Schubkraft mittels Pneumatik-Zylinder oder pneum.-hydr. Druckübersetzer
- Mechanisch-zentrische Expansion der Spannschalen nach dem Prinzip der schiefen Ebene
- Federunterstützte, zwangsgeführte Rückstellung der Spannleiste
- Universelle, kundenspezifische Konstruktion im Baukastensystem
- Für den Automatikbetrieb geeignet
- Optional: Hülsenabstreifer oder Kontaktring
- Einsatz im achslosen Wickler oder als Wickelzapfen zur fliegenden Rollenaufnahme
Wickelhülsen
- ab Durchmesser 50 – 600 mm, aus Karton, Kunststoff oder Metall
Mögliche Standard-Ausführung
- für Hülseninnendurchmesser 70, 76,2 (3“), 150, 152,4 (6“)
